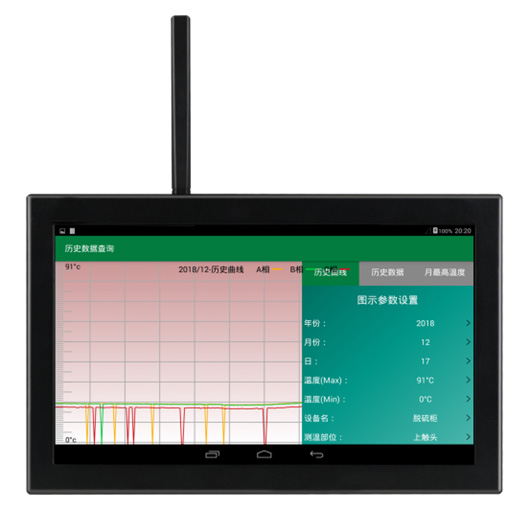

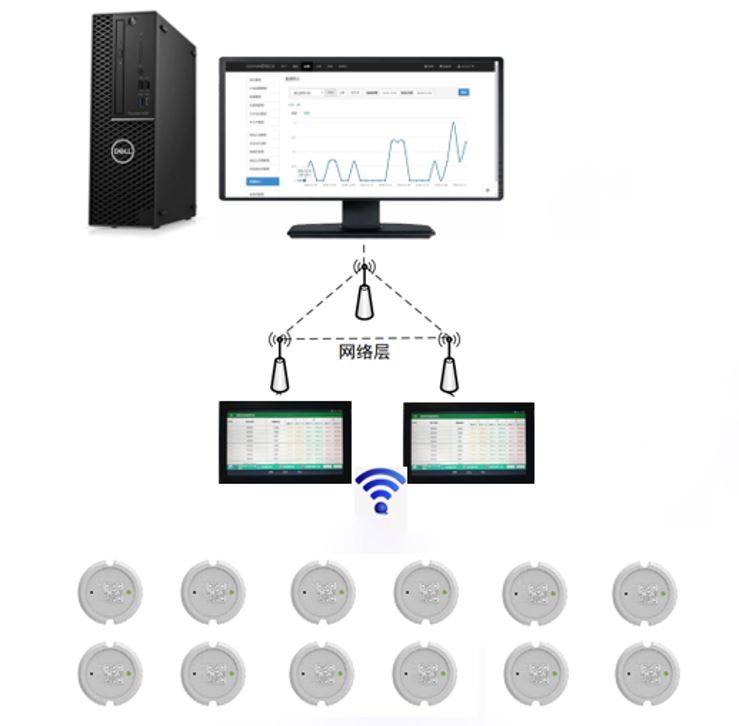

| 一、系統介紹 整個測溫系統由有源無線溫濕度傳感器、現場監控采集主機、后臺監控系統三大部分組成。主要應用于大面積的倉庫廠房等需要檢測溫度的場所，無線測溫系統，通過現場布置的各個溫度傳感器獲取溫濕度信息，再通過無線的方式傳輸?shù)接|摸式集中接收主機。無線溫度傳感模塊與無線測溫集中接收器之間通過無線電波傳送溫濕度數據，對其它設備沒有任何干擾及影響。接收主機實現數據的采集，溫度信息的展示、數據的存儲，溫度數據的統計報表。 拓?fù)浣Y(jié)構圖  1.溫濕度傳感器安裝在被測位置，并通過無線的方式將溫濕度上傳給無線集中接收主機。 2.接收主機將采集到的數據發送給lora無線傳輸模塊，lora模塊再將數據上傳至后臺管理系統進行數據分析處理。 3.數據到達的后臺，用戶可以通過軟件實時監測每個傳感器的實時溫度、歷史曲線，并設置的預警和報警數據。 二、系統設備 1.有源無線溫度傳感器
傳感器采用內部電池供電，無需布線，傳輸距離可達100m(空曠)，可安裝在無法布線的場所。

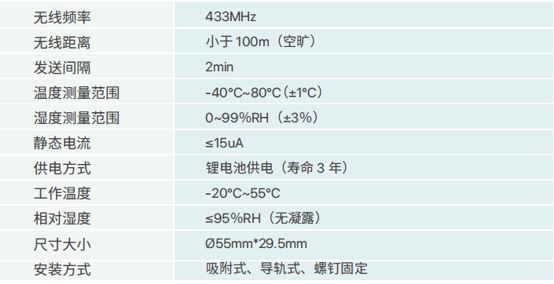

2.溫度傳感器參數
|
